这样的水电工工程,打101分都不为过,真实的水电安装图解

返回列表 来源:邓权 查看手机网址
扫一扫!这样的水电工工程,打101分都不为过,真实的水电安装图解扫一扫!
浏览:- 发布日期:2021-07-11 09:33:53【
家装中,水电安装是每个家庭中必不可少的一项工程,也是最重要的环节,然而对于这样的一个至关重要的环节,大家是不是很想将其安装好!可这安装细节是完全掌握在工人手里,我们难以抉择!不过,今天,小编看到这样的一个现场水电工程,这铺设安装的给101分都不为过!

这家装修公司对水电工程布局的要求非常的高,有两名监理解释道,这水电安装一定要要求跟北方一样:水走顶,电走地,避免房子帖地板受潮导致变形或鼓起。下面,我们一起来看看现场吧!

5095000489d3bc4dc06c

1、防护工作

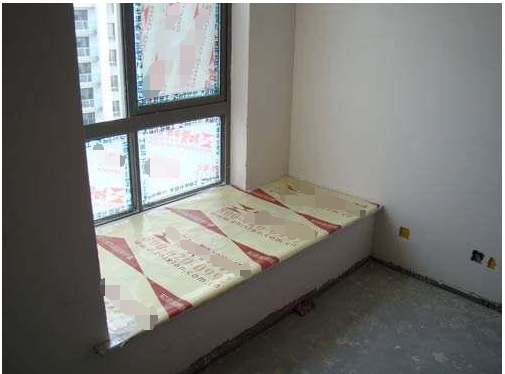

看这装修的时候,外面做的防护措施,整个电梯以及墙面都用了很好的保护!墙面保护膜的高度要在1.5m左右,这不,地面也同样要做保护!

2、水电开槽

因为业主要求水走天花,点走地面,因此我们看到的开槽主要是强弱电的槽。这不,现场的监工称,我们水电安装步骤一丝都不能少,主要有弹线、开槽、布管、穿线、封槽、验收等步骤。

监工还说,在开槽的时候,槽的深度和宽度都有所讲究,一定要能埋到线管!开槽的宽度一定要根据线管的排数来定的。

当然,开槽的时候,一定要讲究横平竖直!线管才能做到横平竖直。


1dc800052e29e674aea7




3、横平竖直

水电安装横平竖直的好处:一是为了方便水电师傅施工穿线;二是后期家电使用过程中,如果发现哪个线路出现了问题,也方便维修。

4、水电安装

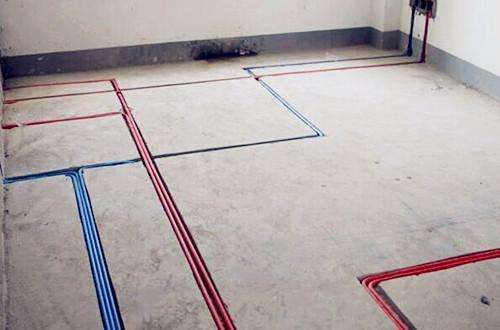

在水电安装的时候,水电安装和电路安装一定要记住,弱电与强电之间一定要注意区分,红色的PVC线管是走强电的,绿色pvc管是走弱点的!在铺设pvc线管的时候,一定要注意强电与弱走线的时候,拐角地方要走45度,这样做的好处是前期方便师傅穿线,后期线路出现问题方便抽线维修。

还有就是强弱电之间一定要保持一定的距离!这样做的好处是方便后期水泥砂浆的回填,还有就是防止两者之间产生互相干扰!


PVC线管

5、插座

屋内安装插座的时候,一定要将所有的插座保持在同一个平面上!细节工艺的处理方面,底盒连接电中间相通,目的是防止前期穿线过程中对线径的损伤,后期填充水泥时避免封住,利于后期线路出现问题时维修。

6、水路安装

1dc1000526179aeff7bb

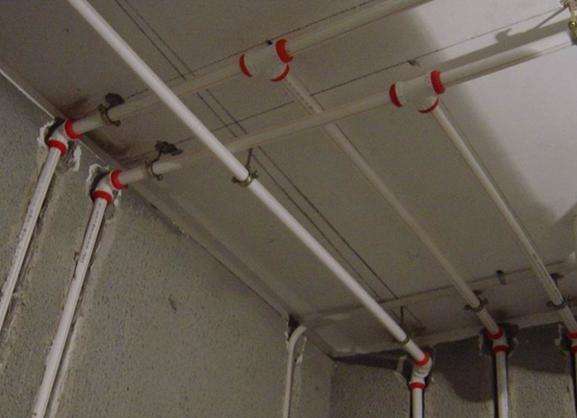

从目前看,我们看出水路现在很多人还是走在地面上,然而从这我们看出,都是走的天花板!师傅说,这虽然麻烦点,但是如果水管后期出现问题的话,会很快发现,而在地面上很难发现,即便发现,估计都开始影响邻居了!

这样的水电工工程,打101分都不为过,真实的水电安装图解
卫生间的下水道水管,全部做了存弯处理,好处是防止气味回流,返臭。
